CAD虚线显示异常解决方法详解
时间：2025-05-20 09:41:20
来源：绿源18软件园
作者：佚名
在工程制图领域，CAD软件作为核心设计工具被广泛应用。近期部分用户反馈在使用过程中遇到特殊线型显示异常的问题，其中虚线无法正常显示的情况尤为典型。本文针对这一技术难题提供专业解决方案，帮助使用者快速恢复图纸正常显示状态。
CAD线型显示异常处理方案
当图纸中的虚线呈现为连续线段时，本质上是由于线型比例参数设置不当造成的显示问题。该现象通常发生在图纸缩放操作后或不同版本软件交互过程中，通过以下两种系统设置方式可有效解决。
方案一：对象属性精准调节

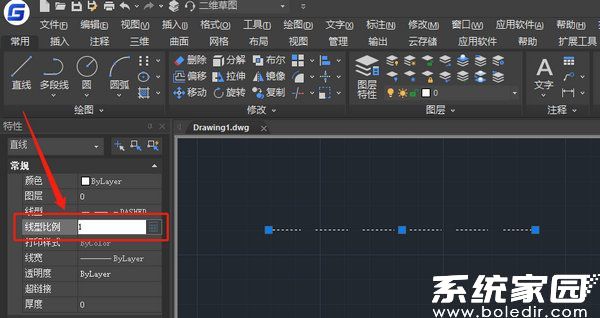

在浩辰CAD设计平台中打开目标图纸，选定需要调整的虚线对象。通过界面左侧特性面板定位至线型比例参数项，根据当前视图比例输入适当数值（建议初始值设置为1），实时观察图形区域显示变化。完成参数调整后，原虚线图案即可恢复正常间隔显示效果。
方案二：全局参数批量配置

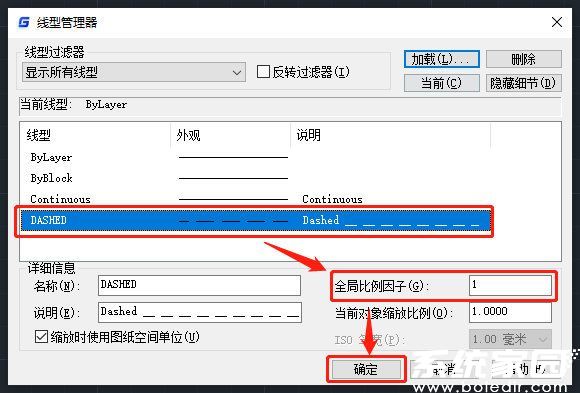

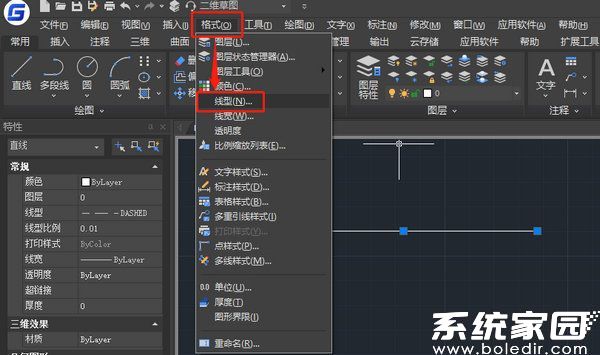

通过软件顶部菜单栏依次选择【格式】→【线型】功能模块，调出线型管理对话框。在预设线型列表中选择目标线型条目，重点调整全局比例因子参数。将该数值设置为与图纸比例相匹配的系数（常规制图建议采用1-5区间值），确认后系统将自动更新所有相关对象的显示状态。
针对不同应用场景提出专业建议：当处理复杂图纸时，建议采用方案一进行局部精细调节；若需统一调整整套图纸标准，则方案二的全局设置更为高效。实际操作中可结合视图缩放级别动态调整比例参数，当进行大比例缩放时适当增大比例因子，反之则减小参数值。
线型显示异常作为CAD应用常见问题，其本质是图形数据与显示参数间的匹配问题。建议用户建立标准模板文件，预设常用线型参数组合。定期进行图纸标准化检查可有效预防此类问题发生，同时注意不同版本软件间的参数兼容性设置，确保设计成果的准确呈现。
